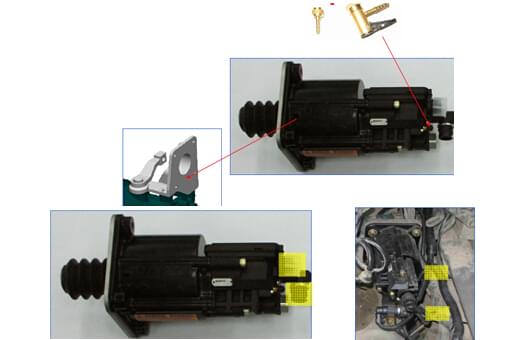

重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸：離合器助力缸（PCA）的拆裝與注意事項。




  1、將PCA上面的接插件和氣管路拆下；




  2、把固定PCA的螺栓拆下，并放好；




  3、換上新的PCA；




  4、用專用工具頂住PCA的放氣閥門使它放氣，以使頂桿容易調整；注意：此時不能給PCA供氣！




  5、用螺栓固定PCA，擰緊力矩為27～31Nm。







  注意事項：


  ●在搬運過程中不要壓迫PCA。


  ●PCA端面和助力缸支架的裝配端面要求達到所要求的平面度和粗糙度，用肉眼不能看出任何損傷。否則可能會導致漏氣、功能不完善等。


  ●安裝PCA時注意其安裝方向，有氣孔的方向要朝下。


  ●與PCA相連的接插件不能損壞或變形的。否則會導致接觸不良，設備失效。



  ●保護線束的護套在車上的固定點距離接插件要有150mm。不要踩壓接插件，否則可能導致線束損壞，或是接插件無法連接等。


  ●固定用的螺栓要加彈墊和平墊。
