重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸：電、氣管路部分的拆裝以及注意事項。

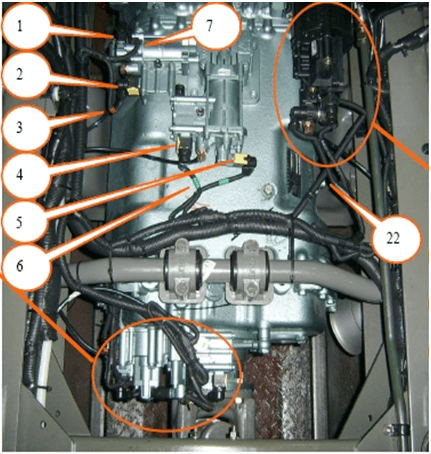

  1、電路部分插接頭連接及標記如圖所示



1、選檔氣缸傳感器；2、選檔氣缸電磁閥；3、紅顏色標記；4、換擋氣缸電磁閥；
5、換擋氣缸傳感器；6、綠顏色標記；7、線束固定孔； 22、輸入軸轉速傳感器（黑色）;
插分檔：黃色  范圍檔：藍色  選檔：紅色  換擋：綠色



  2、氣路部分




  AMT氣操縱系統通過儲氣筒給管路分配模塊供氣，管路分配模塊有六個接口，分別接入離合器助力缸、插分擋氣缸、范圍擋氣缸、X-Y機構、變速器制動器電磁閥等（各管路外徑詳見附件3：氣操縱系統控制原理圖）。


  管路拆卸前必須先將儲氣筒內的氣體排空（拉下儲氣筒底部的放水閥即可），確認管路中沒有壓力，然后擰下快插螺母座既可將管路拆下，重新裝配前所有部件必須清潔或更換新件。

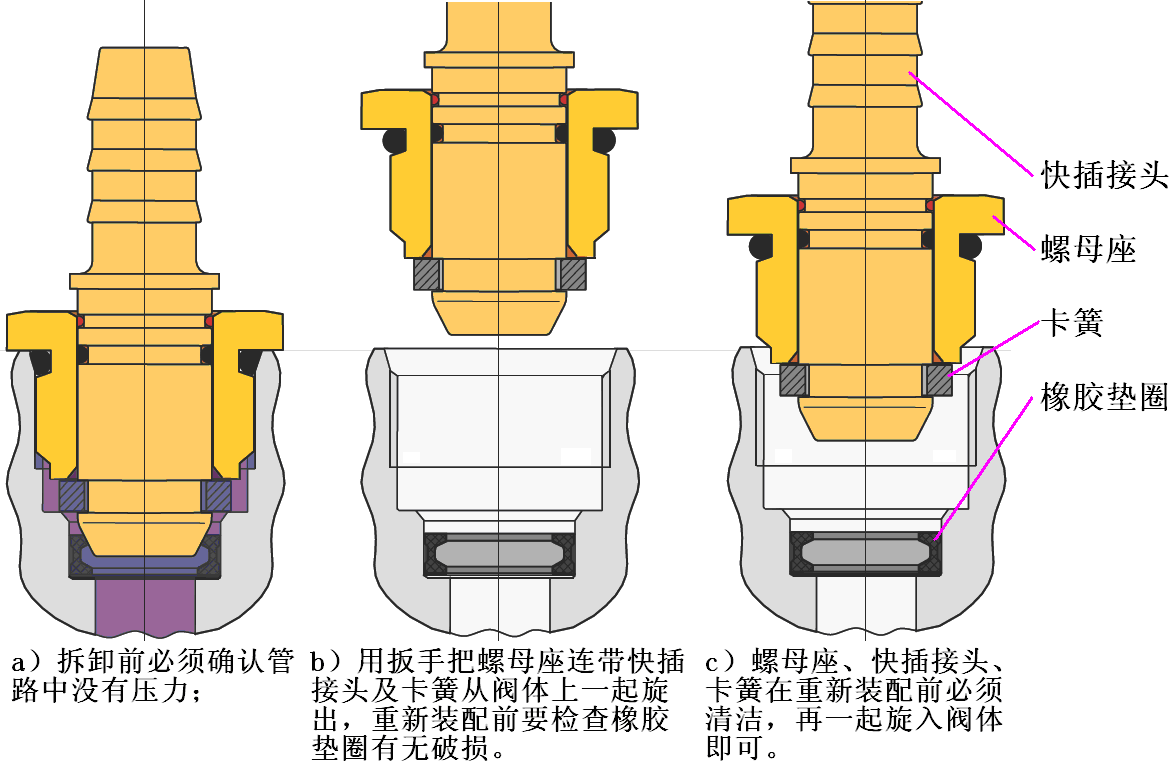

圖 快插組件的拆卸和重新安裝




  注意事項：


  ●該系統中所有接口處的快插螺母座擰緊力矩在10～17Nm，快插接頭應插接牢靠，管路不允許有饋折現象。


  1、HW20716A變速器的三根換擋撥叉軸總成與普通的HW20716系列變速器有所不同，在維修更換時要特別注意。具體拆裝操作可參見HW20716變速器維修手冊。


  2、電氣系統的接插件型號、針腳定義、拆裝以及注意事項等見附件4：


  3、拆裝完畢后的動作及注意事項：


  ●檢查所有接插件接頭是否全部接上，所有氣管路接頭全部接上。


  ●所有線束和氣管路應就近固定并確保行車過程中沒有磨損和磕碰。


  ●若是拆裝了范圍檔、插分檔、XY執行機構、PCA等件，應進行系統重置，系統重置步驟請參見使用說明書。
