【重卡發動機維修手冊】重汽MC07發動機裝配（20）

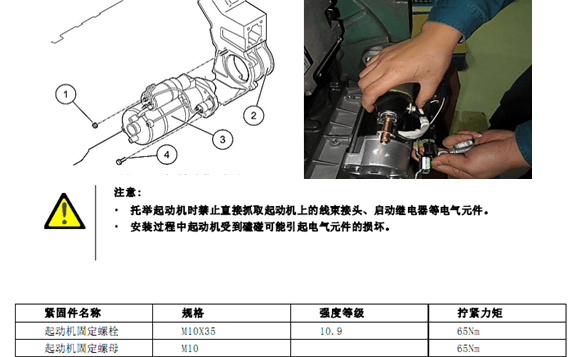

20.1 安裝起動機


①檢查：起動機傳動齒輪齒形完整，各線束接頭無松動、無破損。


②將起動機對準飛輪殼上雙頭螺栓位置后裝至飛輪殼上，擰上固定螺栓、固定螺母并擰緊。






20.2 安裝線束總成

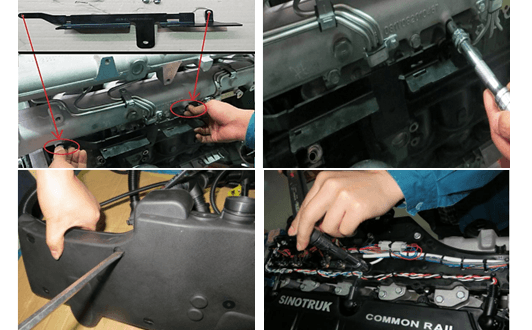

①安裝線束支架：


將線束支架用兩顆 M6X16 六角法蘭面螺栓固定在進氣管上的線束支架固定螺孔上。


用扭力扳手 15Nm 力矩擰緊線束支架固定螺栓。


②安裝線束總成


檢查：線束盒外觀應無擠壓變形，各線束表面及線束插頭應無破損。


將線束盒蓋板鎖扣向左旋轉90°，取下蓋板。


將線束總成用 6 顆固定螺栓固定在出水管頂部，用扭力扳手 15Nm力矩擰緊。


依次將 6 個氣缸的噴油器線束插頭插入缸蓋罩殼上的噴油器線束插座，向左旋轉插頭上的鎖扣鎖緊，合上線束盒蓋板并鎖緊。

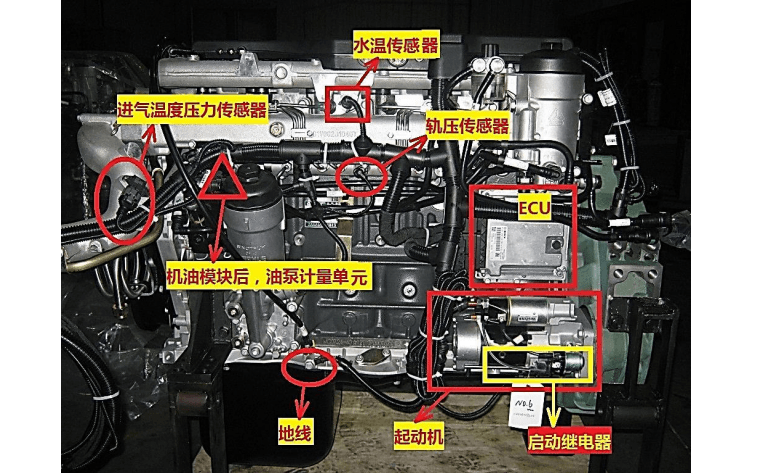

檢查發動機上各傳感器均已安裝（若發現有遺漏則補安裝上相應傳感器），整理各線束插頭/接頭，將其連接至各傳感器。


用扎緊帶將線束總成扎緊在進氣管上的線束支架上、各股線束之間扎緊防止松動。


③安裝固定支架


將固定支架用固定螺栓擰緊在飛輪殼上 。


將手油泵進油管、燃油模塊回油管、用管夾固定在支架上。整車線束接口用扎緊帶固定在支架上。

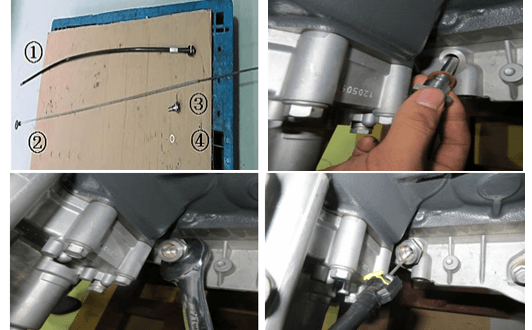

20.3 安裝油尺組件


①在過渡接頭上套上銅墊，將過渡接頭擰入曲軸箱機油模塊下方的過渡板對應位置。


②用扳手擰緊油尺管過渡接頭。


③將油尺插入油尺管內，裝上油尺組件，油尺管快接頭卡扣與過渡接頭扣緊。
