濰柴發動機專用維修工具使用說明（一）



1. 連接板定位器（TZ100301），如圖1
用途：給連接板做定位。
操作方法：把連接板定位器（TZ100301）插入圖中箭頭所指處，進行連接板的定位。



            圖1 連接板定位器




2. 噴油器拆卸器（TZ100302），如圖2
用途：拆卸噴油器。

操作方法：見圖2-1，把轉換手柄的螺紋接頭旋入噴油器拆卸器（TZ100302）的螺紋孔中，然后把噴油器拆卸器（TZ100302）套在噴油器上，手握轉換手柄向上提出噴油器。





           圖2 噴油器拆卸器



          圖2-1 噴油器拆卸器使用



3.活塞安裝錐套（TZ100304），如圖3
用途：固定活塞環，以安裝活塞，保護活塞不受損壞。
操作方法：如圖3-1，先把活塞安裝錐套（TZ100304）套在活塞和活塞環上，將活塞對準氣缸后輕輕向下敲擊活塞，直至裝入。




           圖3  活塞安裝錐套



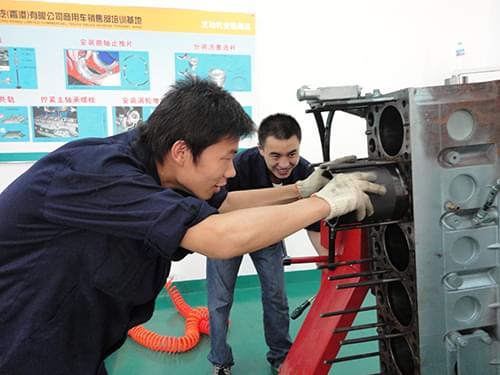

              圖3-1  活塞安裝錐套操作



4. 液壓挺柱安裝器（TZ100305），如圖4
用途：拆裝液壓挺柱。
操作方法：如圖4-1,手握液壓挺柱安裝器（TZ100305）的手柄，且大拇指向下按液壓挺柱安裝器的壓頭，然后把液壓挺柱安裝器的下端插入液壓挺柱中，松開大拇指，即可開始進行安裝。





          圖4  液壓挺柱安裝器



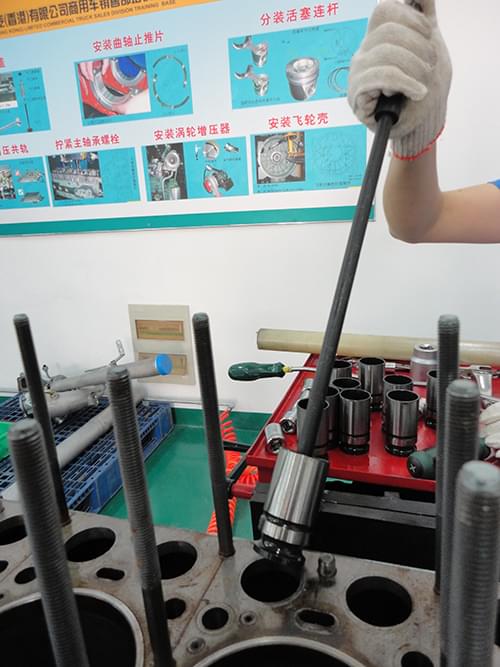

         圖4-1  液壓挺柱安裝器操作

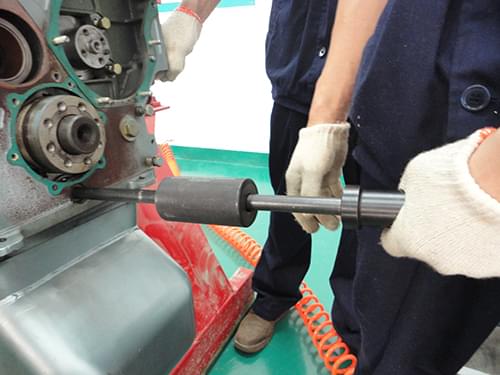

5. 前油封安裝器（TZ100306），如圖5
用途：安裝發動機曲軸前油封。
操作方法：將專用工具-前油封安裝器（TZ100306）套上油封，然后一起裝在曲軸前端（用擰上配套螺栓的方法進行安裝），通過擰動前油封安裝器自身的螺母，把前油封壓入安裝到位。



            圖5  前油封安裝器



6. 后油封安裝器（TZ100307），如圖6
用途：安裝發動機曲軸后油封。
操作方法：將專用工具-后油封安裝器（TZ100307）套上油封，然后一起裝在曲軸后端（用擰上配套螺栓的方法進行安裝），通過擰動后油封安裝器自身的螺母，把后油封壓入安裝到位。



           圖6  后油封安裝器



7. 缸套拔出器（TZ100102），如圖7
用途：把缸套拔出汽缸。
操作方法：如圖7-1
取出汽缸兩側的M16*2.0的兩根螺桿，換上缸套拔出器（TZ100102）配套的兩根帶銷孔的光桿，并旋入被取出的兩根螺桿的位置。然后把缸套拔出器（TZ100102）的支架架在兩根帶銷孔的光桿上，把拔頭在另一端套在缸套上，在兩根帶銷孔的光桿上插上銷釘。最后通過擰動缸套拔出器（TZ100102）上的螺母的方式，拔出缸套。

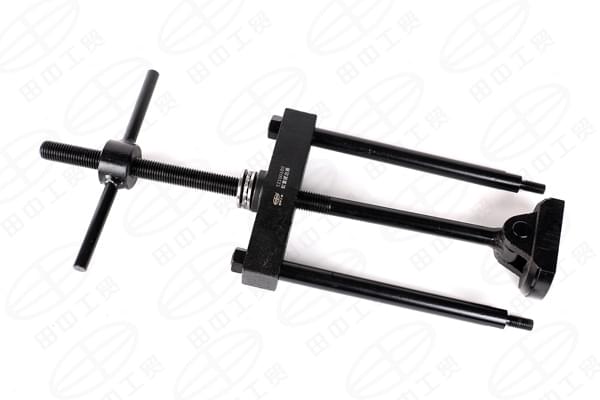

            圖7  缸套拔出器

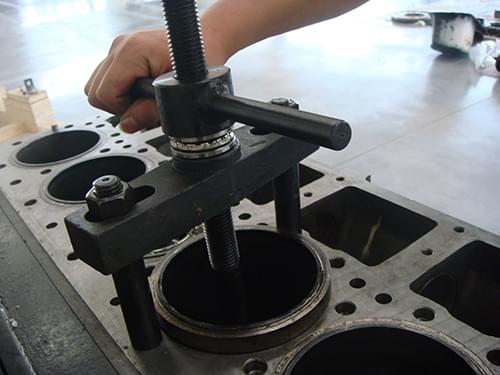

            圖7-1  缸套拔出器操作
