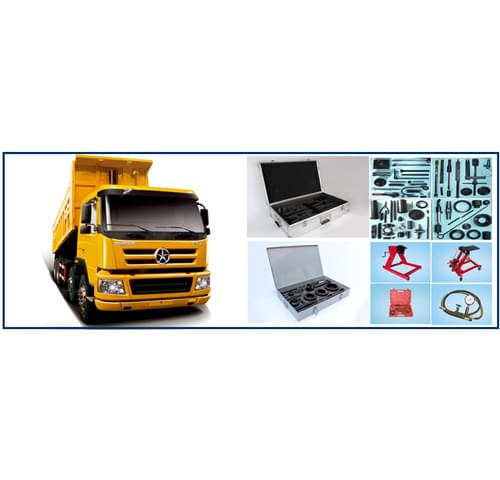

大運重卡匹配發動機型號：

■濰柴WP10/12發動機維修專用工具 ■濰柴WD615/618發動機維修專用工具 ■玉柴發動機維修專用工具

濰柴WP10/12發動機維修專用工具明細

序號	編號	名稱	照片	重量（KG）	拆卸部位	對應配件編號	拆裝使用視頻連接
1	TZ100301	連接板定位器		0.44	給連接板做定位
2	TZ100302	噴油器拆卸器		3.16	用于拆卸噴油器
3	TZ100304	活塞安裝錐套		3.76	固定活塞環，以安裝活塞， 保護活塞不受損壞
4-1	TZ100305	液壓挺柱安裝器		0.57	拆裝液壓挺柱
4-2	TZ101009	液壓挺柱安裝器		3.06
5	TZ100306	曲軸前油封安裝器		3.9	安裝發動機曲軸前油封
6	TZ100307	曲軸后油封安裝器		3.8	安裝發動機曲軸后油封
7-1	TZ100102	缸套撥出器		9.2	更換缸套時，從缸體中 撥出舊缸套
7-2	TZ103007	缸套撥出器		9.2	更換缸套時，從缸體中 拔出舊缸套
8-1	TZ101008	缸套壓入工具		8.5	把缸套壓入汽缸
8-2	TZ100122	缸套壓入工具安裝器		8.5	把缸套壓入汽缸
9	TZ100310	氣門油封安裝器		0.21	安裝發動機氣門油封
10	TZ100311	氣門彈簧壓縮器		0.66	壓氣門彈簧，安裝氣門鎖夾
11	TZ100312	渦輪增壓機油接口拆裝器		0.27	拆裝渦輪增壓機油接口的螺栓
12	TZ700408	銅錘
13	TZ100314	卡簧鉗			拆裝卡簧



濰柴WD615/618發動機維修專用工具明細

序號	編號	名稱	圖片	重量	拆卸部位	對應配件編號	拆裝使用視頻鏈接
1	TZ100101	正時中間齒輪與機油泵中間齒輪 與噴油器撥出器		2.63
2	TZ100102	缸套撥出器		9.2
3	TZ100103	氣門拆卸工具		0.5
4	TZ100104	氣門導管沖棒		0.4
5	TZ100105	噴油器襯套拆裝工具		1.15
6	TZ100106	氣缸壓力表		2
7-1	TZ100107II	氣門座鉸刀（國II）		2.9
7-2	TZ100107III	氣門座鉸刀（國III）		2.9
8-1	TZ100108II	氣門導管鉸刀		0.1
8-2	TZ100108III	氣門導管鉸刀		0.1
9	TZ100109	噴油泵拆裝工具		0.5
10	TZ100110	60~300N/M可調式扭力扳手		2.6
11	TZ100111	氣門研磨機		1.15
12	TZ100112	噴油器校驗器		28
13	TZ100113	連桿襯套絞刀		3
14	TZ100114B	活塞環卡子		0.2
15	TZ100114C	活塞安裝工具		0.8
16	TZ100115	干燥罐扳手		0.5
17	TZ100116	共軌管線接頭扭力扳手		2
18	TZ100117	供油泵固定螺栓拆裝扳手		0.9
19	TZ100118B	油底殼螺絲拆裝工具		0.24
20	TZ100119	迷宮式曲軸后油封安裝工具		2.4
21	TZ100120	雙缸空壓機安裝工具		0.85
22	TZ100122	缸套壓入工具		8.5
23	TZ100123	導油管撥出器		2.75
24	TZ100124	活塞取出器		0.3
25	TZ100125	凸輪軸襯套拆裝工具		2.87
26	TZ100126	缸蓋試壓裝置		2.8
27	TZ100217	缸套凸出量測量器		0.6
28	TZ100304	活塞安裝錐套		3.8
29	TZ600101	發動機大修翻轉架		160
30	TZ600101B	電動發動機大修翻轉架		163
31	TZ600108	發動機吊架		13.5

6K10發動機維修專用工具明細

序號	編號	名稱	圖片	重量（KG）	拆卸部位	對應配件編號	拆裝使用視頻連接
1	150390100002	氣缸套壓裝工具
2	150390100003	氣缸套拉拔工具
3	150390100004	氣門油封沖具
4	150390100005	氣門拆卸工具
5	150390100006	前油封導向套
6	150390100007	后油封導向套
7	150390100008	氣門座鉸刀
8	TZ100114C	活塞安裝工具
9	TZ600101	發動機翻轉架

6K12發動機維修專用工具明細

序號	編號	名稱	圖片	重量（KG）	拆卸部位	對應配件編號	拆裝使用視頻連接
1	150390100012	氣缸套壓裝工具
2	150390100013	氣缸套拉拔工具
3	150390100014	氣門油封沖具
4	150390100015	氣門拆卸工具
5	150390100016	前油封導向套
6	150390100017	后油封導向套
7	150390100018	氣門座鉸刀
8	TZ100114C	活塞安裝工具
9	TZ600101	發動機翻轉架
10		進油管拔出器
11		噴油器拔出器
12		噴油器襯套拔出器

大運重卡匹配變速箱型號：■法士特變速箱維修專用工具

9檔、12檔、16檔法士特變速箱維修專用工具明細

序號	編號	名稱	圖片	重量（KG）	拆卸部位	對應配件編號	拆裝使用視頻連接
1	TZ300101	一軸螺母扳手		3	用于拆裝一軸螺母
2	TZ300102	主箱副軸前軸承370309Y/NUP309E撥出器		1.55	用于拆卸拔出主箱副軸前軸承
3	TZ300103A	副箱副軸前軸承 42307E/NJ307E撥出器		0.4	用于拆卸拔出付箱副軸前軸承
4	TZ300103B	副箱副軸前軸承42308E 撥出器			用于拆卸拔出付箱副軸前軸承
5	TZ300104	副箱吊架		0.6	用于拆裝拆副箱總成的吊具
6	TZ300105	釬子		1.3	用于拆卸主箱副軸后軸承（含1寸滑頭）
7	TZ300106	惰輪（倒檔中間軸）拔出器		2.55	用于拆卸倒檔軸
8	TZ300107	勾頭式定位套拔出器		0.45	用于從輸出凸緣內拔出定位套（凸緣式）
9	TZ300108	裝定位環錐子		0.1	用于裝配二軸滑套定位齒圈
10	TZ300109	副箱輸出軸凸緣螺母套筒 （風炮型）		2.85	用滑桿滑頭或風炮拆裝輸出軸 凸緣螺母（S=70mm）
11	TZ300110	二軸裝配胎具		2.1	用于裝配二軸總成時支撐二軸
12	TZ300410	止動環鉗		0.2	拆裝卡簧
13	TZ800308A	六方主機省力裝置
14	TZ800105	凸緣螺母套筒（S=70mm）		0.96	用于拆裝凸緣螺母
15	TZ300114	空氣濾芯調節器檢測器		0.2	用于檢測空氣調節器的氣壓 （0.41MP-0.44MP)
16	TZ800308A	凸緣螺母省力扳手		8.8	用省力扳手和支架可十分輕松的拆卸輸出軸凸緣螺母(S=70mm)
17	TZ800106	副箱輸出軸凸緣螺母套筒 （手動型）		1.8	用滑桿滑頭或風炮拆裝輸出軸 凸緣螺母(S=70mm)
18	TZ600102	法士特雙中間軸變速箱 拆裝翻轉架
19	TZ600103	變速箱液壓托車			從整車上拆卸與裝配變速箱總成

大運重卡匹配車橋型號：■漢德斯太爾車橋維修專用工具 ■漢德曼車橋維修專用工具 ■蓬翔457車橋維修專用工具

■漢德驅動橋維修專用工具  ■153前橋維修專用工具  ■435車橋維修專用工具 ■485后橋維修專用工具

漢德斯太爾車橋維修專用工具明細

序號	編號	名稱	圖片	重量（KG）	拆卸部位	對應配件編號	拆裝使用視頻連接
1	TZ400504	中橋輸入貫通軸花帽勾頭扳手
2	TZ400505	中橋被動圓柱齒輪鎖緊螺母拆裝支架
3	TZ400506	軸頭花帽扳手
4	TZ400508	中后橋輪轂內外軸承安裝沖筒
5	TZ400109A	后輪轂內軸承拔出器
6	TZ400111A	多功能軸承拔出器
7	TZ400113	剎車蹄片就車光磨機
8	TZ400203	差速器花帽扳手
9	TZ800308A	六方主機省力裝置
10	TZ800109	凸緣螺母套筒
11	TZ800309	通用螺母省力扳手

漢德曼車橋維修專用工具明細

序號	編號	名稱	圖片	重量（KG）	拆卸部位	對應配件編號	拆裝使用視頻連接
1	TZ400401	前橋軸頭護帽扳手
2	TZ400402	軸頭方螺母扳手
3	TZ400403	前輪轂拔出器
4	TZ400404	前輪轂內軸承3017拔出器
5	TZ400405	前輪轂內軸承3017安裝沖筒
6	TZ401301	軸頭螺母套筒
7	TZ401302	差速器調整螺母套筒
8	TZ800315	液壓拉馬裝置10T（帶三爪）
9	TZ401304	中橋輸入調整螺母套筒
10	TZ401305	中橋輸入軸調整螺母扳手
11	TZ800109	凸緣螺母套筒（S=66.5）
12	TZ401307	貫通軸軸承6212鎖緊螺母扳手
13	TZ401308	差速器調整螺母套筒
14	TZ401309	差速器調整螺母套筒
15	TZ400402	軸頭方螺母扳手

蓬翔457車橋系列維修專用工具明細

序號	編號	名稱	圖片	重量（KG）	拆卸部位	對應配件編號	操作視頻
1	TZ401001	差速器花帽扳手
2	TZ401002	中橋被動圓柱齒輪鎖緊螺母拆裝支架
3	TZ400808	后輪轂內軸承30621拔出器
4	TZ400111A	多功能軸承拔出器
5	TZ800309	通用螺母省力扳手
6	TZ400802	后輪轂內軸承30621安裝沖筒
7	TZ400805	中橋軸頭螺母扳手及輪轂拔出器
8	TZ400810	剎車蹄片就車光磨機
9	TZ800308A	六方主機省力裝置
10	TZ800102B	中橋輸出及后橋輸入凸緣螺母套筒
11	TZ800207-1	中橋輸入凸緣螺母套筒

其他維修專用工具及設備：

■轉向系統測量儀 ■離合器助力泵檢測臺 ■離合器助力泵檢測器 ■噴油泵試驗臺 ■噴油泵拆裝專用工具

序號	編號	名稱	圖片	重量（KG）	拆卸部位	對應配件編號	拆裝使用視頻連接
1	TZ700102	轉向系統測量儀			用于檢查轉向系統機械傳動部分 以及液壓助力系統
2	TZ700103	離合器助力泵檢測臺			可準確排查離合器控制 系統故障、判斷助力泵好、壞
3	TZ700104	離合器助力泵檢測器			可準確排查離合器控制系統 故障、判斷助力泵好、壞
4	TZ700612	噴油泵試驗臺
5	TZ100109	噴油泵拆裝工具			用于拆裝和調校噴油泵和調速器
