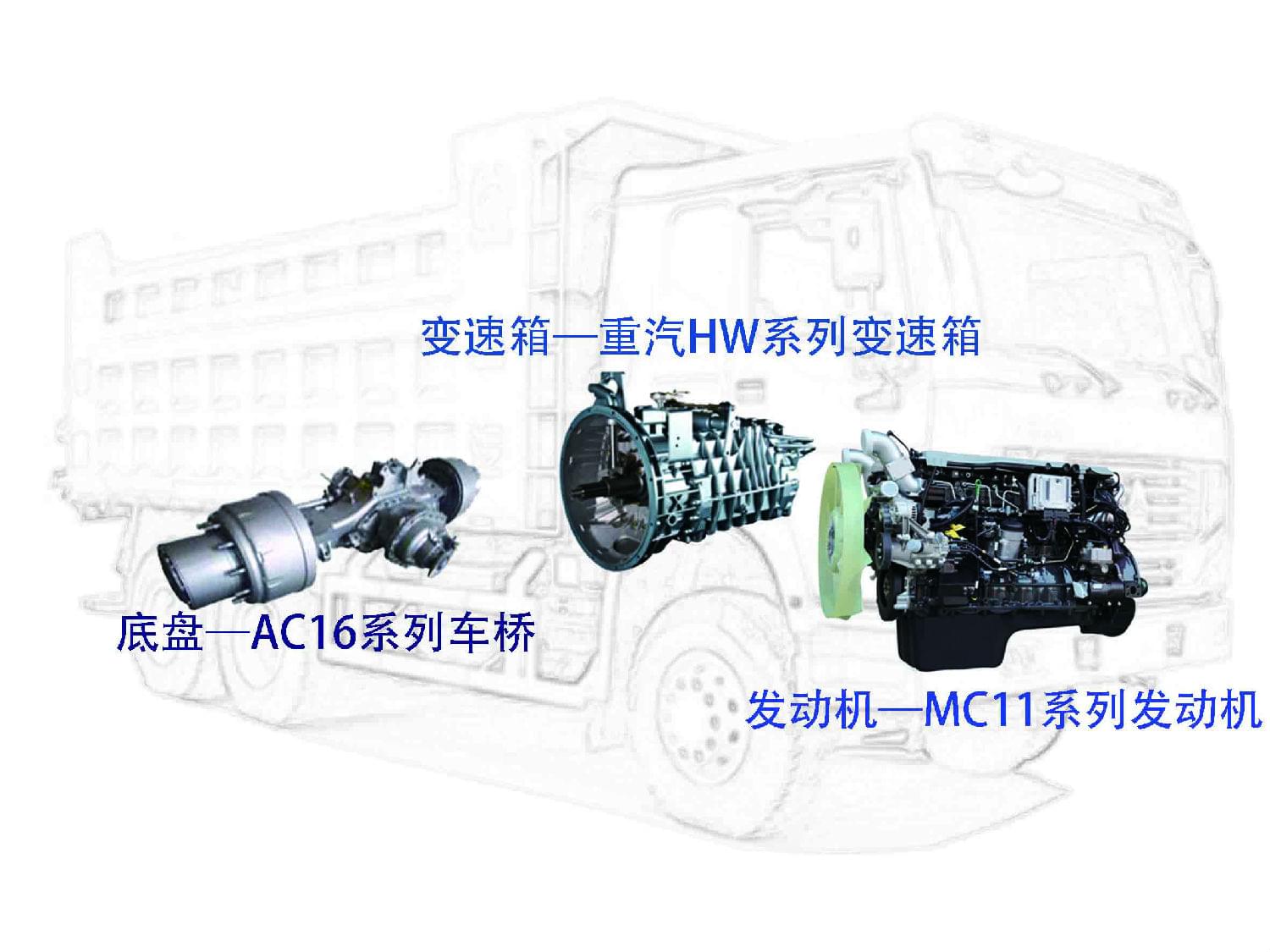

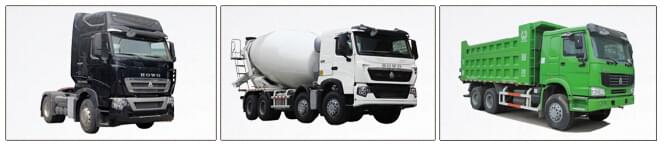

重汽T7H車型配置

序號	編號	名稱	圖片
1	MC11-01 /TZ101201	拔缸套
2	MC11-02 /TZ101202	拆裝氣門彈簧
3	MC11-03 /TZ101203	拔噴油器
4	MC11-04 /TZ101204	噴油器進油接管取出工具
5	MC11-05 /TZ101205	拆增壓器螺栓

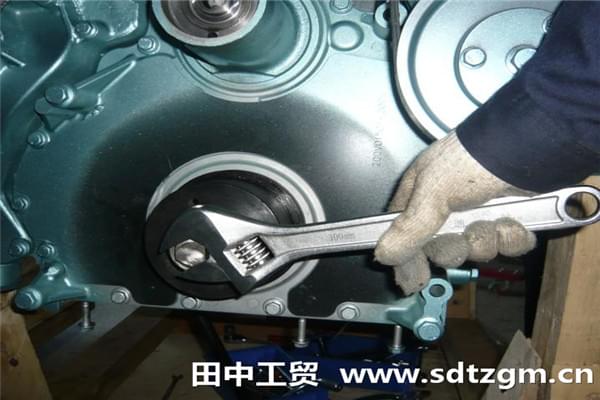

6	MC11-06 /TZ101206	前油封壓入工具

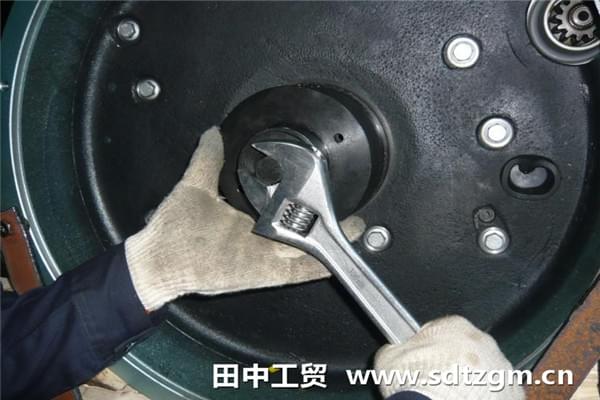

7	MC11-07 /TZ101207	后油封壓入工具
8	MC11-08 /TZ101208	風扇托架油封壓入工具
9	MC11-09 /TZ101209	氣門桿油封打入工具
10	MC11-10 /TZ101210	機油泵襯套壓裝工具
11	MC11-11 /TZ101211	測量缸套突出量
12	MC11-12 /TZ101212	共軌堵頭
13	MC11-13 /TZ101213	噴油器回油量檢測
14	MC11-14 /TZ101214	拆燃油濾清器
15	MC11-15 /TZ101215	凸輪軸盤車
16	MC11-16 /TZ101216	缸蓋螺栓專用工具
17	MC11-17 /TZ101217	連桿螺栓專用工具
18	MC11-18 /TZ101218	機油泵襯套拆卸工具
19	MC11-19 /TZ101219	發動機翻轉頭
20	MC11-19 /TZ101220	發動機吊具
21	TZ600101	發動機翻轉架

                    MC11曼發動機維修工具明細

        發動機翻轉架        前油封壓入工具          后油封壓入工具

重汽豪沃HOWO配套變速箱維修工具——重汽HW變速箱維修工具

序號	編號	名稱	圖片	重量(KG)	用途
1	TZ300301	凸緣拔出器		7.76	用拔出器拆卸凸緣             （配10噸拉馬拉板）
2	TZ300302	副箱吊盤		3.65	用副箱吊盤分離主副箱
3	TZ300303	行星架軸承6020拔出器		6.67	用拔出器拆卸行星架軸承        （可選配10噸拉馬拉板）
4	TZ300304	高檔錐轂與同步器齒座拔出器		14.6	拆卸同步器錐轂與齒座           （10噸拉馬拉板）
5	TZ300305	副軸前、后軸承NUP309拔出器		5.77	用拔出器拆卸副軸前、后軸承 （可選配10噸拉馬拉板）
6	TZ300306	惰輪（倒檔中間軸）拔出器		3.25	用拔出器拆卸倒檔惰輪軸
7	TZ300410	止動環鉗		0.3	用專用卡環鉗拆卸卡環
8	TZ300308	輸入軸軸承6213N拔出器		6.6	用拔出器拆卸輸入軸軸承       （可選配10噸拉馬拉板）
9	TZ300309	行星架軸承（6020）安裝沖筒		4.1	用沖筒使行星架安裝到位
10	TZ300310	輸入軸（一軸）軸承（6213N）安裝沖筒		2.94	用沖筒安裝輸入軸軸承
11	TZ300311	輸出軸油封壓盤		0.83	將油封壓入輸出軸端蓋內
12	TZ300312	小端蓋內油封沖棒		0.91	用沖棒安裝小端蓋內油封
13	TZ300313	小端蓋外油封沖棒		0.71	用沖棒安裝小端外油封
14	TZ300315	測量板		2.53	用測量板測量主軸
15	TZ300317	輸出軸軸承（6218）拔出器		7.25	用拔出器拆卸輸出軸軸承       （可選配10噸拉馬拉板）

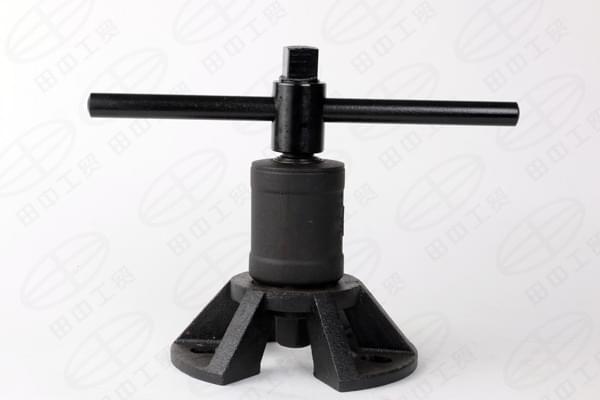

16	TZ800308A	六方主機省力裝置		8.8	用省力扳手拆、裝凸緣螺母
17	TZ800104	凸緣螺母套筒（S=60mm）		0.96	用加力桿拆裝凸緣螺母        （S=60）
18	TZ600102	變速箱翻轉架		85	對變速箱總成進行拆裝和檢修
19	TZ600103	變速箱液壓拖車		75	從整車上拆卸與裝配變速箱總成

                   重汽HW變速箱維修專用工具明細

重汽HW變速箱維修專用工具    變速箱液壓托架            變速箱翻轉架

序號	編號	名稱	圖片	重量(KG)
1	TZ400601	貫通軸油封安裝工具		0.73

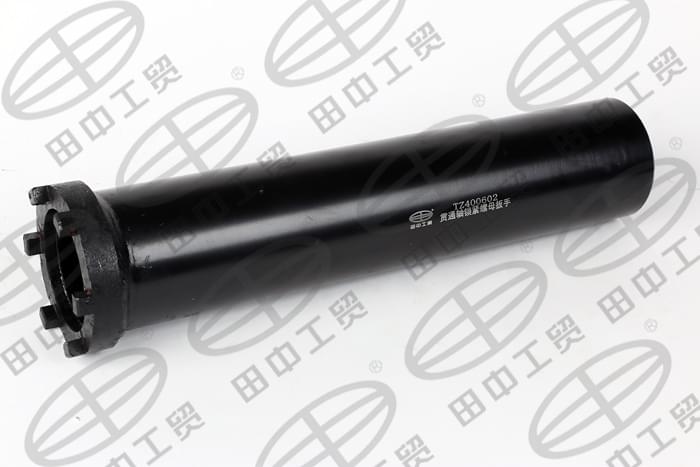

2	TZ400602	貫通軸軸承鎖緊螺母扳手		3.87

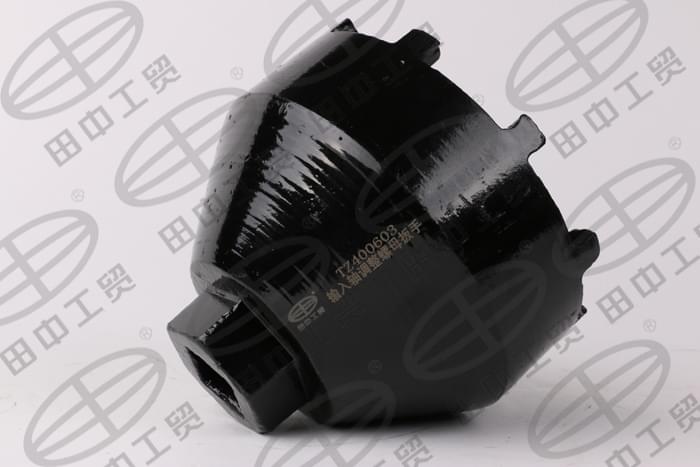

3	TZ400603	輸入軸調整螺母扳手		2.94
4	TZ400604	輸入軸油封安裝工具		0.95
5	TZ400605	密封管安裝工具		2.5

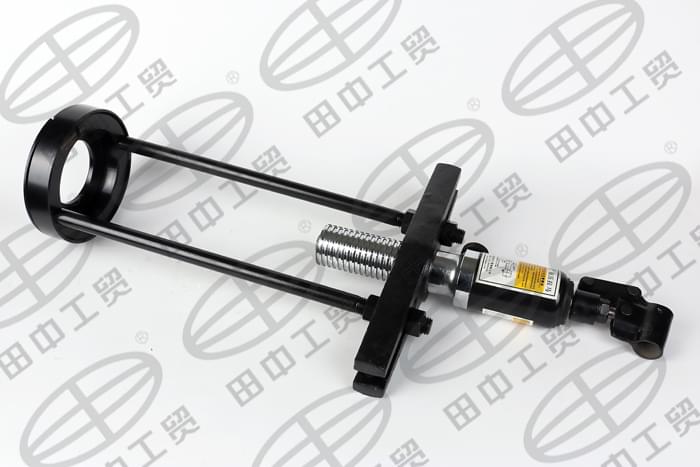

6	TZ400606	貫通軸軸承350212拔出器		4.25

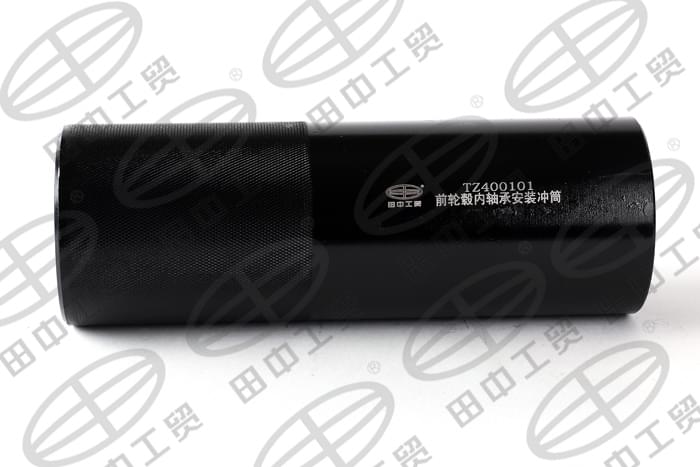

7	TZ400101	前輪轂內軸承32314安裝沖筒		3.8

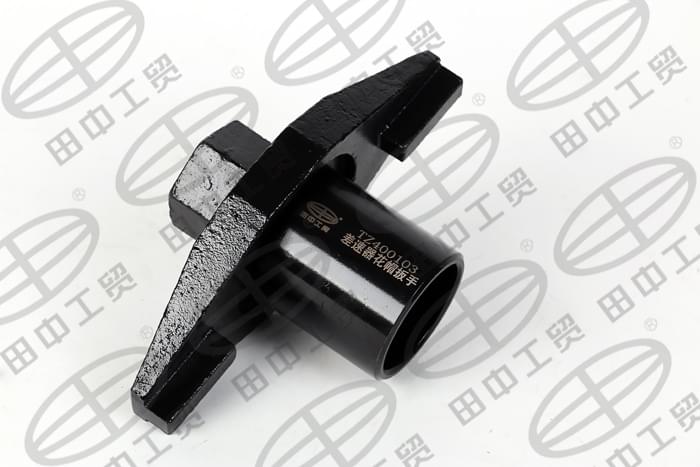

8	TZ400103	差速器花帽扳手		1.4

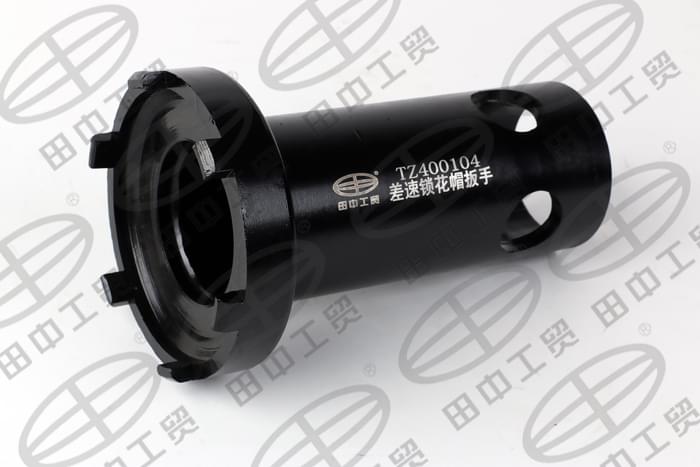

9	TZ400104	差速鎖花帽扳手		1.45

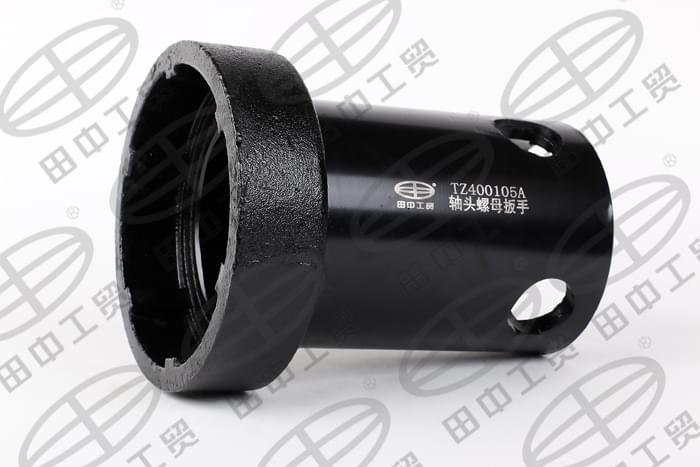

10	TZ400105A	軸頭螺母扳手		2.65

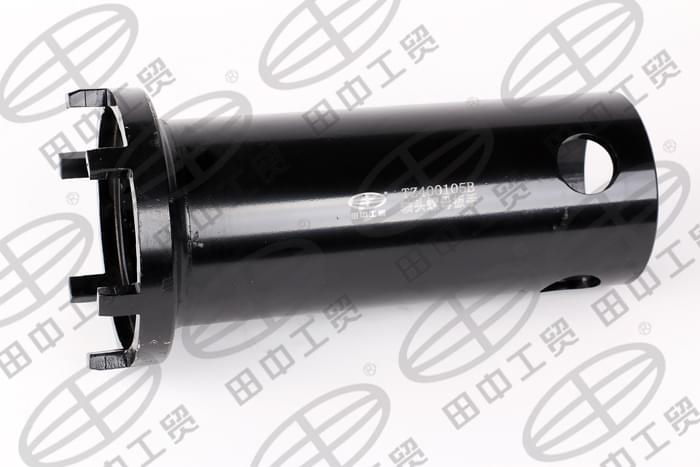

11	TZ400105B	軸頭螺母扳手		2.9
12	TZ400107A	前橋軸頭螺母扳手及前輪轂拔出器		3.65
13	TZ400108	前輪轂內軸承32314拔出器		7.9
14	TZ400109B	后輪轂內軸承32222撥出器		9.45

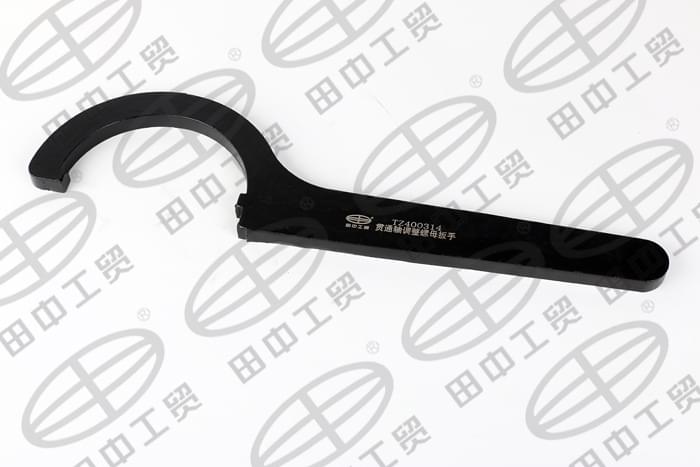

15	TZ400314	貫通軸鎖緊螺母勾頭扳手		1.1
16	TZ800308A	六方主機省力裝置		8.8

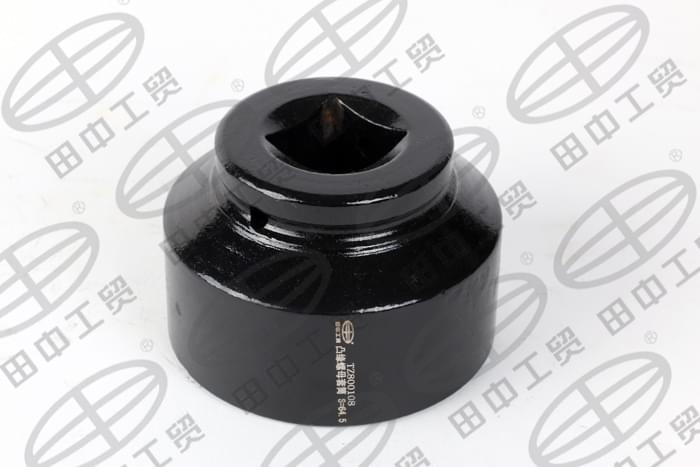

17	TZ800108	凸緣螺母套筒（S=64.5）		1
18	TZ800103	輸入輸出凸緣螺母套筒扳手		0.9

               AC16橋維修工具明細

    差速器扳手        軸頭螺母扳手          前輪轂內軸承拔出器
