品 牌：田中設備

品 名：商用車診斷儀

編 碼：TZ700110A

用 途：適用于柴油、天然氣系統車輛檢測診斷

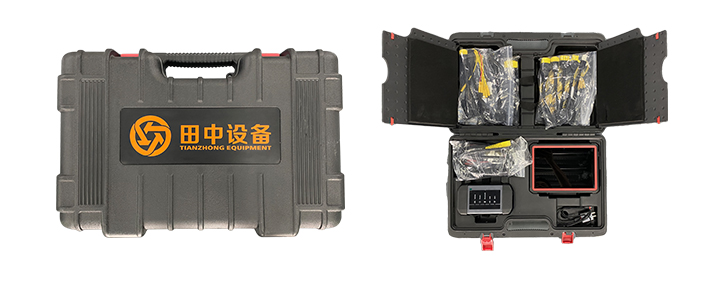

包裝箱下方為設備主機，OBD接口及藍牙盒連接線，用于連接藍牙盒。

包裝箱上方為轉接插頭和萬能跳線插頭，用于連接車輛時對插接頭。

● 商用車診斷儀適用于柴油、天然氣系統車輛，基于安卓7.1系統研發的高端綜合診斷儀，支持部分專檢；

● 支持雙Wi-Fi通訊、無線編程、J2534/DoIP/CANFD協議；

● 檢測車型覆蓋廣、診斷功能強、檢測數據準；

● 支持QC3.0快充，防護等級達到IP65。

商用車診斷儀裝箱清單
序號	產品部件	產品名稱	數量	圖片
1	主機單元	HD_III_VCI診斷盒（RMOB）,ROHS	1
2		V2.0 重卡主機，ROHS	1
3	接頭	HD-DONGFENG-16/東風16PIN診斷接頭，ROHS	1
4		HD-HYUNDAI-16/現代卡車16PIN診斷接頭，ROHS	1
5		HD-ISUZU-20/五十鈴20PIN診斷接頭，ROHS	1
6		HD-ISUZU-3五十鈴3PIN診斷接頭，ROHS	1
7		HD-IVECO-38/依維柯38PIN診斷接頭，ROHS	1
8		HD-MAN-37/曼37PIN診斷接頭，ROHS	1
9		HD-OBD-16PIN診斷接頭，ROHS	1
10		HD-VOLVO-8/沃爾沃8PIN診斷接頭，ROHS	1
11		HD-YUCHAI-NG-4玉柴天然氣4PIN診斷接頭，ROHS	1
12		HD-Type II OBD-9PIN診斷接頭，ROHS	1
13		HD-OBD-JUMPER-8重卡跳線8PIN診斷接頭，ROHS	1
14	測試線	電控轉接線1，ROHS	4
15		電控轉接線2，ROHS	4
16		電控轉接線3，ROHS	4
17		電控轉接線4，ROHS	4
18		電控轉接線5，ROHS	4
19		電控轉接線6，ROHS	4
20		電控轉接線7，ROHS	4
21		電控轉接線8，ROHS	4
22		電控轉接線9，ROHS	4
23		重卡診斷主線，ROHS	1
24		B型USB轉Micro USB線，ROHS	1
25		USB A轉Micro數據線，ROHS	1
26		雙鉗電源線，ROHS	1
27	附件	快速入門（中文），ROHS	1
28		說明書(中文），ROHS	1
29		保修卡	1
30		合格證	1
31		密碼信封（機密函件）	1
32		保險絲5*20mm	4

1.田中商用車診斷app賬號注冊

① 開機運行平板，點擊無線網絡連接；

② 返回平板界面，找到診斷軟件，打開診斷軟件點擊 新用戶注冊；

③ 輸入正確手機號，保證能接收短信驗證碼；

④ 填寫常用郵箱，方便找回密碼使用；

⑤ 填寫登錄密碼，驗證密碼。輸入短信驗證碼；

⑥ 打勾已閱讀，點擊注冊，界面顯示注冊完成。

2、 綁定診斷盒

① 連接無線網絡，打開充電頭插到插排上，連接診斷盒底部圓孔電源充電。電源燈亮，藍牙燈閃爍；

② 輸入公司信息，選擇藍牙連接，搜索藍牙設備：VDI診斷盒（序列號核對診斷盒后4位）【點擊是，連接該設備，輸入藍牙密碼：5555，點擊確定，發出六聲滴滴聲音藍牙連接成功，點擊綁定】；

③ 點擊首頁，在線升級，獲取診斷資源，一鍵升級，按提示確認安裝。

注：每周連網一次保證資源及時升級。

3、操作使用

① 使用藍牙連接線連接藍牙盒，藍牙盒電源指示燈、藍牙燈點亮即為正常；

② 點擊田中商用車診斷app，具體操作步驟請掃描下方二維碼觀看視頻介紹。

如有更多問題請?jiān)斣?008602004聯系客服。

1.田中設備怎么質保的？

商用車診斷儀質保12個月，質保期內出現質量問題以舊換新，具體問題請咨詢?cè)诰€客服。

2.收到田中設備后尺寸不合適怎處理？

請第一時間與田中設備客服聯系處理，落實退貨或免費更換，因田中設備圖紙或加工原因產生的退換貨，運貨由田中設備承擔。

3.收到田中設備后產品缺失怎么辦？

從物流公司接收時發現包裝破損或設備缺失，請第一時間聯系田中設備客服與物流公司交涉處理。田中設備將在第一時間給用戶安排補發；在物流公司正常簽收離開后產品缺失，田中設備概不負責。

4.收到田中設備產品不好用怎么處理？

發現產品不好用請第一時間聯系田中設備客服，反饋使用圖片視頻確認后，田中設備收到退回產品即安排退款。

山東田中機械設備有限公司成立于2003年，注冊資金1000萬；是一家專業從事商用車后市場，定制開發卡車維修專用工具設備、移動維修/養護服務車、卡車維修教學教具的研發商、生產商。
