【重卡發動機維修手冊】重汽MC07發動機裝配（16）



16.1 安裝發電機總成

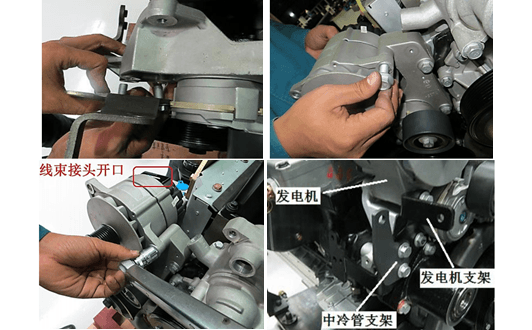

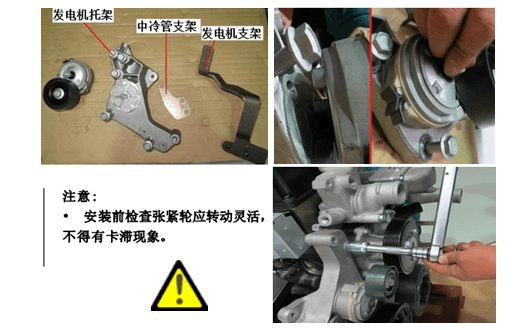

①安裝發電機托架、支架、中冷管支架：


將自動張緊輪反面的定位點對準發電機托架上的定位孔，用扭力扳手 50Nm擰入固定螺栓。


將發電機托架用固定螺栓固定在齒輪室上，用扭力扳手 65Nm 力矩擰緊固定螺栓。


將固定螺栓依次穿過中冷管支架、發電機支架，將固定螺栓擰入發電機托架，用扭力扳手 65Nm 力矩擰緊。







②安裝發電機總成


用手擰入發電機固定螺栓：一顆固定螺栓直接穿過發電機上的安裝孔后擰入發電機托架，另一顆固定螺栓依次穿過發電機支架上的對應孔、發電機安裝孔后擰入發電機托架。


用扭力扳手分別將 M10X110 規格的固定螺栓 65Nm 力矩擰緊、M12X40 規格的固定螺栓125Nm 力矩擰緊。注意安裝時將發電機上的接線口朝上。

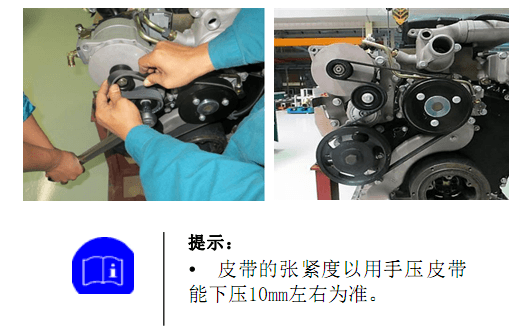

③安裝發電機—水泵多楔帶


用套筒扳手沿順時針方向旋轉張緊輪螺栓至擋塊位置，并保持穩定，此時已有足夠的空間裝入多楔帶。


皮帶安裝后，用手約10kg左右的力壓皮帶檢測皮帶的張緊度。







16.2 安裝EDC 托架及EDC

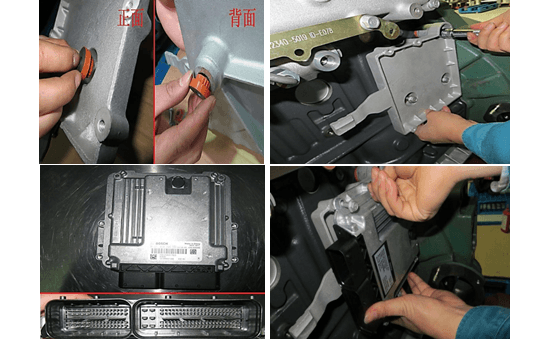

①安裝EDC 托架：


在 EDC 托架上三個固定孔正反面裝入橡膠墊。


在三顆 M8X40 固定螺栓螺紋上涂適量LT270 膠水后，將 EDC 托架用固定螺栓安裝在曲軸箱后端進氣管下方，用扭力扳手 15Nm力矩擰緊。




②安裝EDC：


檢查 EDC，應確保插口上針腳無彎折無斷裂、EDC 殼體無變形。



將 EDC 安裝在 EDC 托架上，用扭力扳手 15Nm力矩擰緊4 顆固定螺栓。







氣管末端對應位置，用扭力扳手35Nm力矩擰緊。
