【重卡發動機維修手冊】重汽MC07發動機裝配（18）

18.1安裝燃油管組件

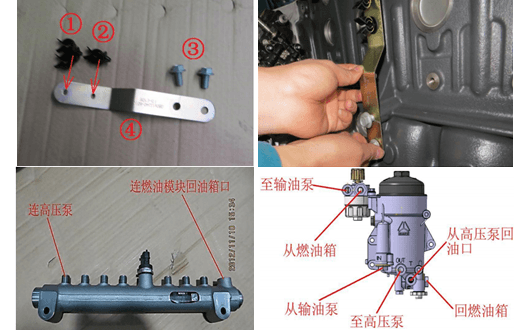

①安裝燃油管支架

將燃油管夾的固定端壓入燃油管支架。

將燃油管支架裝在曲軸箱右側面（與進氣管同一側），用扭力扳手65Nm力矩擰緊固定螺栓(M10X20)。

②③安裝燃油管路：

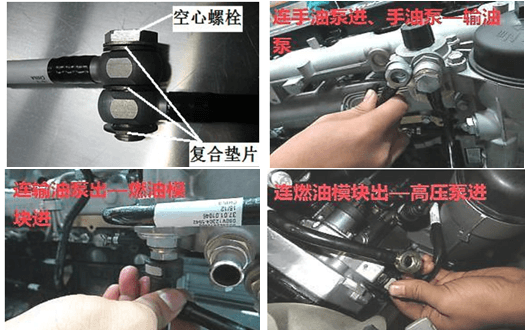

(1)將手油泵進油管和手油泵出油管用空心螺栓（各加兩個復合墊片）擰在手油泵上，出油管另一頭插入輸油泵上進油口的快插接頭。

(2)連接輸油泵出油口與燃油模塊進油口管路，兩頭均為快插接頭連接。

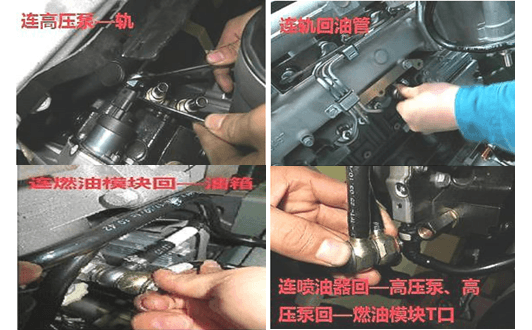

(3)連接燃油模塊OUT口與高壓泵進油口，兩端均為快插接頭連接。

（4）連接高壓泵出油口與高壓軌進油口。

（5）將高壓軌回油管一端用空心螺栓擰入高壓軌回油口（加兩個復合墊片），連接燃油模塊回油口的另一端暫不擰入，擰上空心螺栓。

（6）將燃油模塊回油管和高壓軌回油管一起用空心螺栓擰入燃油模塊回油口（加三個復合墊片）。

（7）將噴油器回油管與高壓泵回油管用空心螺栓一起擰入高壓泵回油口上的過渡接頭（加三個復合墊片）。

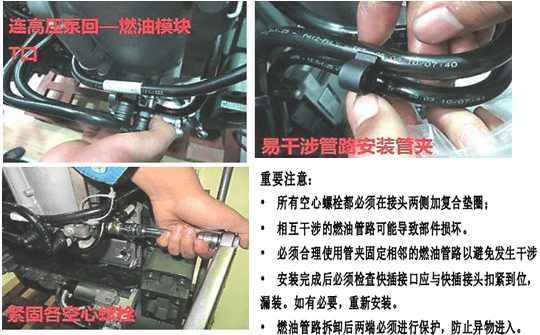

（8）將高壓泵回油管另一端的快插口插入燃油模塊T口的快插接頭。

（9）將燃油管夾安裝在容易干涉的燃油管路之間。

（10）用扭力扳手45Nm力矩擰緊各空心螺栓。
