【重卡發動機維修手冊】重汽MC07發動機裝配（11）



11.1缸蓋部裝與安裝缸蓋



①部裝前檢查氣缸蓋


②缸蓋部裝：

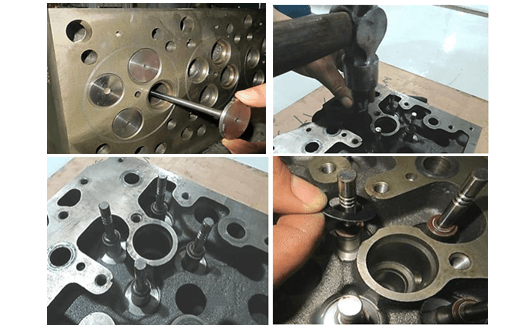

用綢布對各缸進、排氣門座圈進行擦拭，用清洗劑清洗進、排氣門后擦拭閥面密封帶，在進、排氣門的氣門桿頂部沾上適量清潔機油，裝至氣缸蓋上進、排氣門相應位置。


檢查氣門桿密封套密封帶刃口無損傷后，將氣門桿密封套放入氣門桿，用專用敲模敲入。


檢查氣門彈簧及氣門上下彈簧座圈的外觀無缺陷：比對各氣門彈簧的內外徑、節距、自由長度應無差異，各氣門彈簧上下座圈厚薄應均勻。


在氣缸蓋上沿進、排氣門桿依次裝上氣門彈簧下座、氣門彈簧。





裝上氣門彈簧上座。

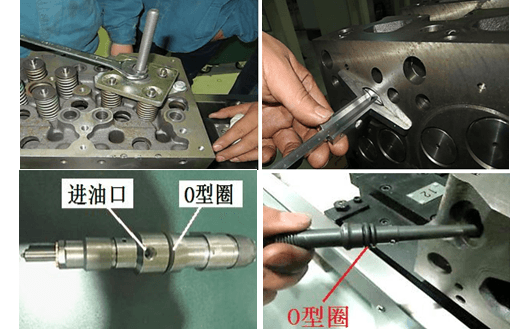

將氣門鎖夾拆裝專用工具的絲桿用兩顆固定螺栓裝在氣缸蓋上，彈簧壓板上的四個安裝孔對準單缸四個氣門上座，沿絲桿向下逐漸擰緊螺母則氣門彈簧被壓縮至有足夠的空間放入

氣門鎖夾，將氣門鎖夾裝入。當確定氣門鎖夾完全入座后擰松彈簧壓板螺母，拆下工具固定螺栓，按此方法依次安裝各缸氣門彈簧組件。


檢查：可使用橡皮錘或銅棒敲打氣門閥桿頭部，確保鎖夾已安裝到位，否則使用氣門鎖夾拆裝工具重新安裝。

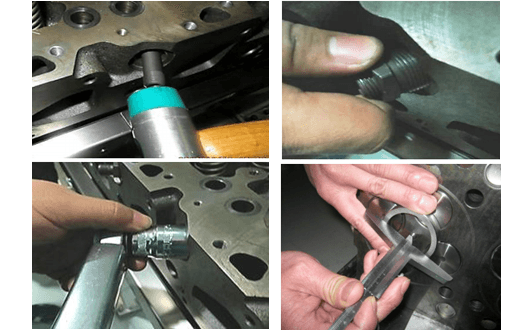

使用深度游標卡尺測量氣門凹入量，若氣門凹入量超出公差帶，必須檢查氣門座圈和氣門的尺寸是否符合圖紙要求，如有必要?jiǎng)t重新選配安裝。





將噴油器壓緊塊裝至噴油器上，依次裝上O型圈和噴油器頭部的密封銅墊后，將噴油器組件裝入氣缸蓋上噴油器安裝孔內。



用套筒扳手將噴油器壓緊塊固定螺栓 （帶墊片）擰入螺孔內，待后續擰緊。


安裝高壓接管保持高壓接管上兩個球面基本處于同一水平線上，用手將高壓接管壓入安裝孔內。







③氣缸蓋安裝至曲軸箱。

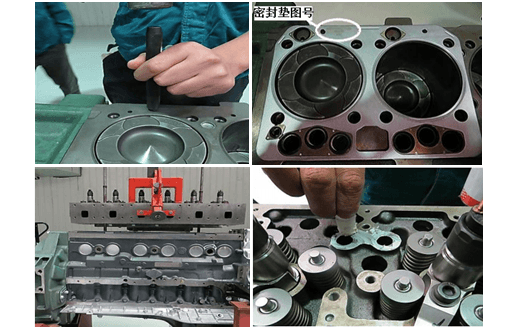

用氣缸蓋定位銷敲模在曲軸箱上平面缸蓋定位銷孔內敲入定位銷（一缸一銷）。


檢查定位銷必須安裝到位。


用綢布擦拭曲軸箱上平面，檢查缸蓋密封襯墊應無損傷，放上缸蓋密封墊。


缸蓋密封墊有正反方向，安裝時確認不能裝反。


確認氣缸孔內無異物，使用氣缸蓋吊具吊起氣缸蓋，選取缸蓋上第 2、4 缸兩個對角的缸蓋螺栓孔插入導向桿，將導向桿對準曲軸箱上相應的螺栓孔位置緩緩落下氣缸蓋。也可



人工抬起氣缸蓋兩端進行安裝。


安裝缸蓋螺栓。在缸蓋上平面缸蓋螺栓孔支撐面上涂適量清潔機油


分別在缸蓋螺栓螺紋上涂適量清潔機油，將缸蓋螺栓放入螺孔內。


用扭力扳手按擰緊順序和擰緊步驟擰緊缸蓋螺栓





④放入氣門推桿、放上進、排氣門橋。

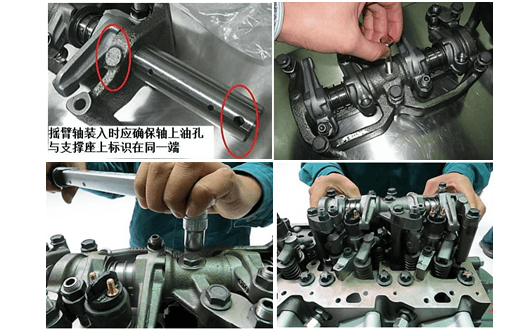

⑤安裝搖臂支撐座。




⑥調整氣門間隙：
