【重卡發動機維修手冊】重汽MC07發動機裝配（8）

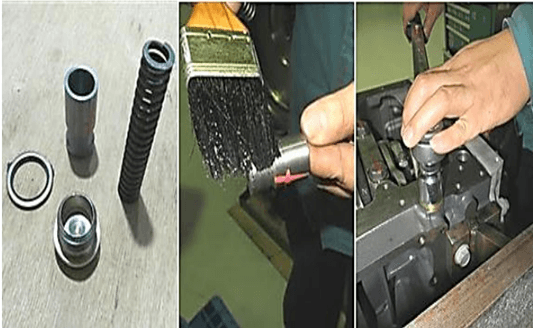

8.1 安裝限壓閥


在限壓閥活塞上涂適量清潔機油，曲軸箱下平面主油道限壓閥螺孔內依次裝入限壓閥活塞、限壓閥彈簧，限壓閥螺塞裝上復合墊片，擰入限壓閥螺孔內，用扭力扳手60Nm力矩擰緊。

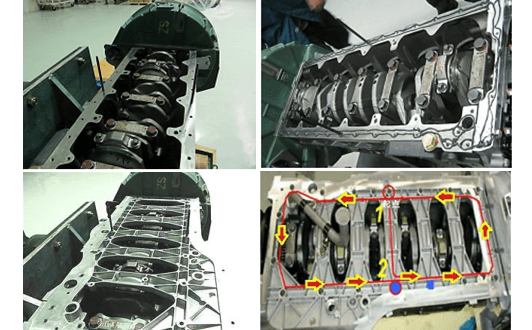

8.2 安裝曲軸箱過渡板

① 用清洗劑清潔曲軸箱與過渡板接合面，如有必要可用油石輕輕打磨結合面后再清洗，并用綢布擦拭干凈，確認結合面無機械損傷后進行安裝。


②在接合面上第四主軸承擋兩側位置的螺孔內擰入過渡板導向桿。


③在曲軸箱下平面均勻地涂上樂泰5900密封膠。


④安裝過渡板：沿導向桿裝入過渡板。


⑤放入螺栓用扭力扳手 30Nm 力矩按順序擰緊。

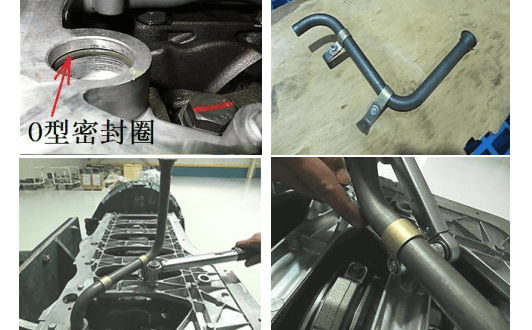

8.3安裝吸油管

①將O型密封圈涂上適量清潔機油，裝入過渡板上吸油管安裝孔的O型圈安裝槽內。


②吸油管組件的安裝。

先將吸油管管夾和支架安裝在吸油管上；


用固定螺栓和螺母預擰緊管夾和支架；


用高壓空氣吹凈吸油管內腔，確保管路清潔干凈無堵塞；


檢查吸油管插入過渡板一端的外表面無機械損傷。


③用清潔綢布將吸油管插入曲軸箱過渡板的一端外表面擦拭干凈，并涂上適量清潔機油，插入過渡板安裝孔內，將支架固定螺栓分別擰入過渡板螺孔內，用扭力扳手 24Nm 力矩擰緊。


④再分別將支架與管夾固定螺栓、螺母用扭力扳手24Nm力矩擰緊。
