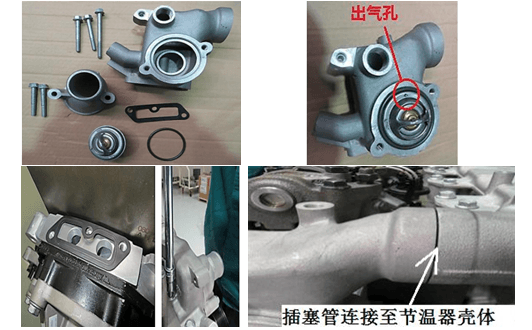

13.1節溫器的部裝與安裝
①部裝節溫器:依次將節溫器、O 型圈、冷卻液排放管安裝在節溫器殼上,用扭力扳手35Nm 力矩擰緊冷卻液排放管固定螺栓。注意:將節溫器裝入節溫器殼時出氣孔朝上。
②安裝節溫器總成:
安裝前檢查:確保安裝平面無機械損傷,密封墊無凹凸不平、無彎折。
在出水管橡膠插塞管上涂適量機械用凡士林或清潔機油,先將節溫器總成插入出水管上的橡膠插塞管,再將節溫器總成與密封墊一起安裝在齒輪室上。
確保插塞管一頭完全裝入節溫器殼體內,用扭力扳手35Nm力矩擰緊固定螺栓。

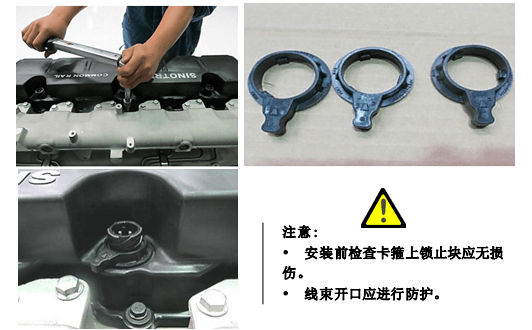

13.2 安裝搖臂罩殼
①安裝搖臂罩殼前,再次確認缸蓋搖臂室內所有零部件正確安裝到位和內部無異物,用綢布再次擦拭缸蓋搖臂罩殼密封面。
②檢查罩殼橡膠密封圈彈性良好、無裂紋及破損。
③在氣缸蓋上平面安裝搖臂罩殼,用扭力扳手 10Nm力矩從中間向兩邊對角交叉擰緊固定螺栓 。
④安裝噴油器線束卡箍:將線束卡箍上的鎖止塊對準線束插座上的開口即可放入卡箍,向左旋轉卡箍即可固定。

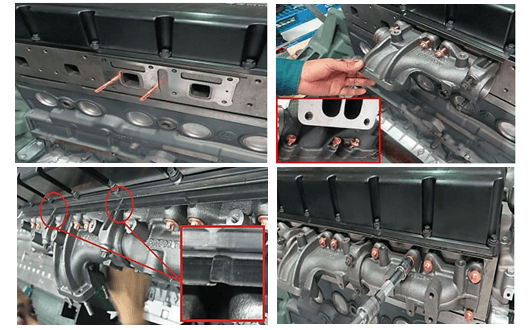

13.3 安裝排氣歧管
檢查:排氣管密封墊安裝面應平整,無機械損傷。
在第4缸排氣管固定螺孔位置擰入兩顆雙頭螺栓,用扭力扳手25Nm力矩擰緊,裝上排
氣管密封墊。
將固定螺栓穿入3-4缸排氣歧管的固定螺栓孔,安裝至氣缸蓋上對應位置,用套筒扳手擰入固定螺栓使排氣歧管固定在氣缸蓋上。
將固定螺栓穿入1-2、5-6缸排氣歧管的固定螺栓孔,和密封墊一起安裝至氣缸蓋上對應位置,用套筒扳手擰入固定螺栓。
按照以下順序和力矩值用扭力扳手擰緊排氣管固定螺栓:
擰緊順序:6缸—2缸—4缸—1缸—3缸—5缸
