ZF12檔變速箱副箱拆卸需完成三項工作：

  1.拆卸輸出軸軸承；

  2.拆卸后箱殼體；

  3.拆卸行星架。

  使用工具：輸出軸軸承拔出工具、扳手

  拆卸的部件：

  1）輸出軸軸承；

  2）后箱殼體；

  3）行星架、同步器、GP撥叉、主軸太陽輪過度件

  操作步驟：

  1）安裝拉瑪工具；

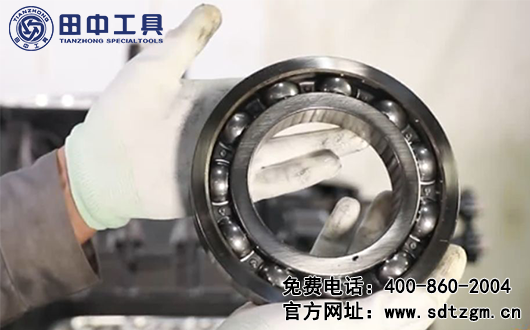

  2）使用拉瑪工具取出輸出軸軸承；

  3）拆下變速器后箱殼體上的25顆六角螺栓；

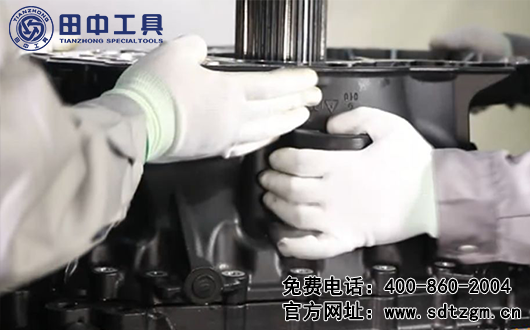

  4）抬出后箱殼體；

  5）取下墊圈；

  6）用兩個螺栓將副箱吊盤工裝固定在行星齒輪架上；

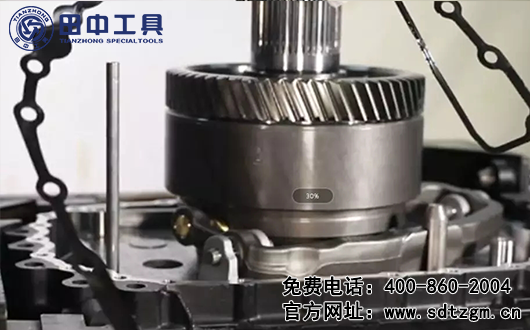

  7）使用龍門架取出行星架；

  8）取出2根GP撥叉鎖定銷；

  9）把GP撥叉向前推動，取出同步器及GP撥叉；

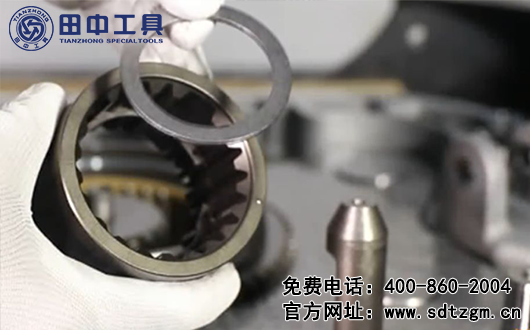

  10）取出主軸太陽輪過度件及調整墊片。
