濰柴發動機維修專用工具手冊1——濰柴發動機主要結構介紹：氣缸體、曲軸箱、氣缸蓋。




  氣缸體、曲軸箱




  機體從主軸承孔中間分為兩部分，上部分為氣缸體，下部為曲軸箱。曲軸箱與7件主軸承一起構成一個剛性很好的整體式框架。在框架與氣缸體之間沒有墊片，裝配時在氣缸體底平面涂以樂泰510號密封膠。

  氣缸體與曲軸箱之間除用14個主軸承螺栓（M18）緊固外，兩側還有24個（M8）螺栓將其形成一個良好的剛性結構。采用了相當緊湊的等氣缸中間距和薄壁干式氣缸套。
機體前視左側有前后貫穿的主油道。右側有副油道，有6個冷卻噴嘴與之聯通，用于噴油冷卻活塞。
主軸瓦為薄壁、表面有減磨鍍層的合金瓦。




  氣缸蓋


  氣缸蓋采用四氣門結構，低渦流比。是一缸一蓋結構的六面加工體，進排氣道分布于兩側。每個氣缸蓋上有4根M14的氣缸蓋主螺栓及4根M12×1.5的與臨缸共用的雙頭螺柱，副螺母通過具有V型壓緊面的壓緊塊壓緊，在兩端頭處采用懸掛式壓緊塊。氣缸蓋主螺栓及副螺母均用轉角扭緊法擰緊。


  氣缸蓋上噴油器豎直安裝在進排氣門之間位置。


  氣缸墊是鋼板式結構，允許重復使用，但要認真檢查，如有損壞，應予以更新。氣缸蓋、氣缸墊與機體都分別有定位，安裝時予以注意！




  配套濰柴發動機維修專用工具：



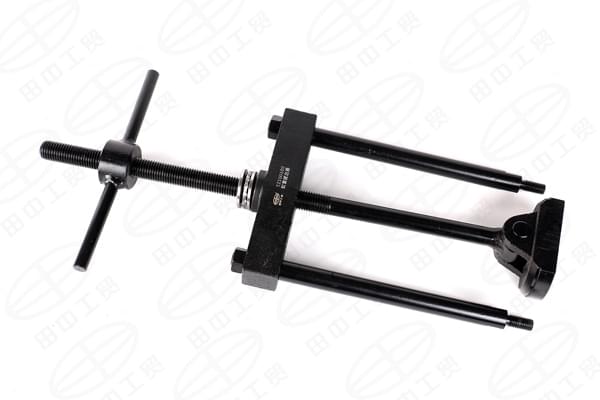

濰柴發動機維修專用工具——TZ100102缸套拔出器



濰柴發動機維修專用工具——TZ100122缸套壓入工具



  如需了解更多濰柴發動機維修專用工具信息，請登錄田中工貿官網http://www.shhongbing.cn,或者致電400-860-2004.田中工具—中國卡車維修工具品牌。
