山東田中生產的ZF16檔變速器維修專用工具，滿足ZF變速器標準拆裝要求，2016年ZF進入中國市場，山東田中即在福田、重汽等主機廠要求下開發適用于國內維修的專用變速器拆裝工具，保證維修質量，提高維修標準，減少維修工時。

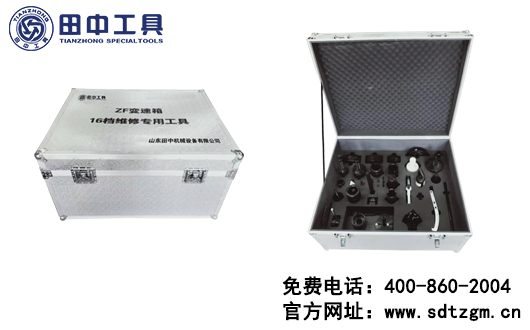

  山東田中生產的ZF16檔變速器維修專用工具，工具箱內含26種維修專用工具，適用于ZF16檔手動變速器維修拆裝，維修適用車輛包括福田歐曼EST、重汽汕德卡等車型。

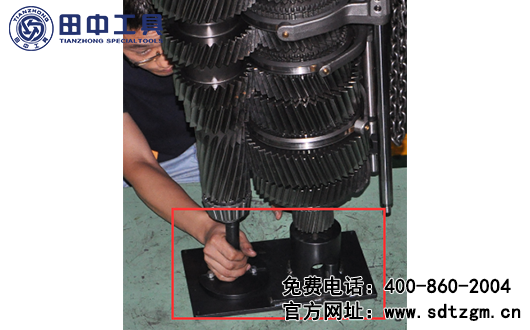

  主副軸安裝工裝/二軸支撐工裝【S399171ZF240】操作說明：

  ①將主副軸安裝工裝放置到地面上，保證地面水平和專用工具的平穩；

  ②將副軸墊塊放置到副軸支撐座上，主要用于調整主副軸之間的高度；

  ③配合主副軸撥叉軸吊具，調整副軸支撐座左右的距離調整到位后，將主副軸從主箱內吊裝到專用工具上，用螺栓將副軸支撐座進行固定，從而可以拆裝主副軸上的軸承和齒輪。

  ④將主軸反向放置到支撐套內，可以用液壓省力拆裝總成拔取一檔齒輪和二檔齒輪。

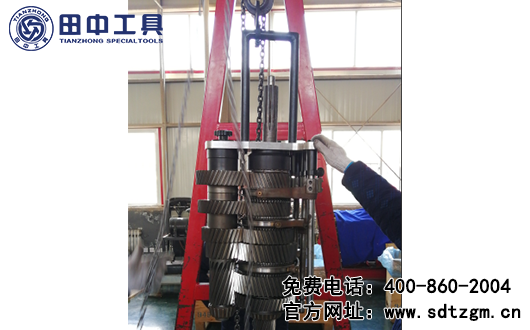

  主副軸撥叉軸吊具【S399171ZF250】使用說明：

  ①配合龍門吊將主副軸撥叉軸吊具吊起后落在主副軸上；

  ②將主軸軸承壓套放置在主軸上，副軸軸承壓套固定在副軸軸承上，用連接把手進行擰緊固定副軸；

  ③將撥叉軸護套固定高低檔和半檔撥叉軸；

  ④用主副軸撥叉軸吊具將主副軸從主箱內吊裝到主副軸安裝工裝上，進行拆裝主副軸。

  如果您對ZF16變速箱維修工具想有更多的了解，可以隨時和我們聯系。請聯系官網右側的在線客服，或致電400-860-2004。
