今天小編要講的是一個冷門傳感器

但是它的作用卻是相當重要的

相信大家都知道

電噴發動機重要的環節

就是噴油和點火

之前我們講述的傳感器

都是改變噴油量的

今天講的是控制點火的

爆震傳感器

爆震傳感器是調整點火時刻的重要感知元件，

為了更好的理解爆震傳感器

我們先來了解一下基本的

發動機點火正時和爆震

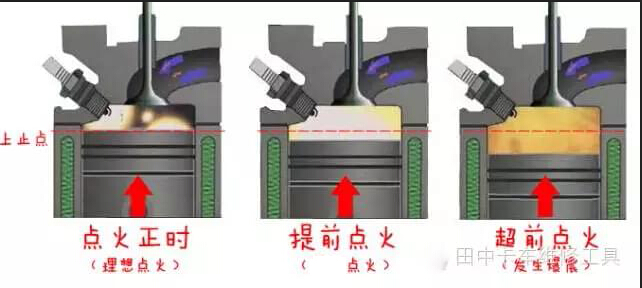

點火正時

理論上說，

當發動機活塞到達壓縮上止點，

達到壓縮比時，即為點火正時

點火系統點火引燃空氣燃油混合氣爆炸作功。

實際上卻存在著不少的非理想問題，

比如，發動機每個工作循環時間極短

從點火開始到火焰生成和傳播需要時間等，

如何讓活塞到達上止點時火焰?zhèn)鞑ヒ策_(dá)到狀態，

于是就有了點火提前概念，

為使點火能量大化，

點火正時一般要提前一定的量，

所以是在活塞即將到達上止點的那一刻點火，

而不是正好達到上止點時才點火，

這個提前量叫點火提前角

（可以理解為這段時間內凸輪軸轉的角度)

爆震

普通點火控制模式是盡量提前點火，

但當點火提前太多時，

燃燒的向下爆炸力在活塞到達上止點前發生，

并與活塞向上運動的慣性力發生碰撞，

上下兩股力量迎頭相撞時會使發動機爆震，

爆震對于發動機來說是有害的，

控制電腦會馬上推遲點火提前角，

爆震消失后，控制電腦又會逐步提前點火時刻，

直到下一次爆震的發生，

保證了工作狀態的基礎上保護發動機。



小編總結理論與實踐證明：

劇烈的爆震會影響發動機

“動力性和經濟性”

氣缸內有明顯的金屬敲擊聲，

引發發動機的功率下降

沖擊載荷上升，摩擦上升，

熱負荷上升，使用壽命下降

排氣冒煙，經濟性下降。

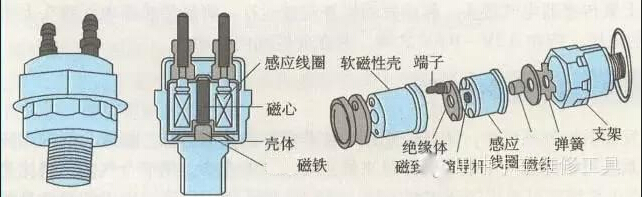

爆震傳感器功能和原理

主要功能就是感知發動機爆震的發生，

并及時將信息傳遞給控制電腦作為延遲點火的依據，

爆震傳感器一般安裝在發動機缸體上

能更直接感知?dú)飧椎谋馉顟B(tài)。

爆震傳感器的檢測

先檫試飛輪和曲軸帶輪上的1缸壓縮上點標記，

并用粉筆或油漆將標記描白。

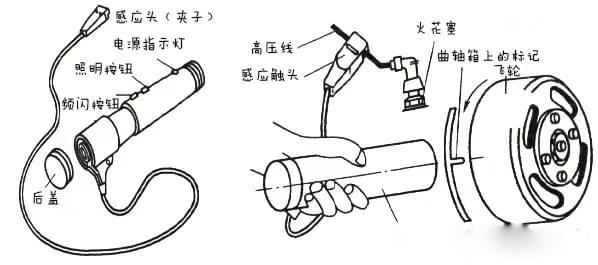

將正時燈插接在一缸高壓線上，

利用正時燈閃光與一缸點火同步的原理

測出發動機怠速穩定運轉狀態，

打開正時燈并對準飛輪殼上的固定指針，

用榔頭敲擊爆震傳感器附近的缸體，

這時看到描白標記順時針向固定指針靠近，

這是發動機ECU在調整點火提前角變小。

過一段時間后標記又逆時針離開固定指針，

這是爆震消失后ECU調整點火提前角增大。

就說明爆震傳感器工作正常。

若敲擊爆震傳感器附近的缸體，

描白標記在原先位置保持不動，

則說明爆震傳感器有故障，

再進一步查明故障原因。
